调频连续波雷达

Frequency Modulated Continuous Wave, FMCW

雷达按照发射信号种类分成脉冲雷达和连续波雷达两大类，常规脉冲雷达发射周期性的高频脉冲，连续波雷达发射的是连续波信号。

连续波雷达发射的信号可以是单频连续波(CW)或者调频连续波(FMCW)，调频方式也有多种，常见的有三角波、锯齿波、编码调制或者噪声调频等。其中，单频连续波雷达仅可用于测速，无法测距，而FMCW雷达既可测距又可测速，并且在近距离测量上的优势日益明显。

FMCW雷达在扫频周期内发射频率变化的连续波，被物体反射后的回波与发射信号有一定的频率差，通过测量频率差可以获得目标与雷达之间的距离信息，差频信号频率较低，一般为KHz，因此硬件处理相对简单、适合数据采集并进行数字信号处理。

FMCW雷达收发同时，理论上不存在脉冲雷达所存在的测距盲区，并且发射信号的平均功率等于峰值功率，因此只需要小功率的器件，从而降低了被截获干扰的概率；其缺点是测距量程较短，距离多普勒耦合以及收发隔离难等缺点。

FMCW雷达具有容易实现、结构相对简单、尺寸小、重量轻以及成本低等优点，在民用/军事领域均得到了广泛的应用。

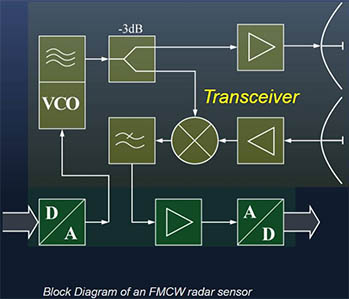

FMCW雷达框图

高频信号由压控振荡器(VCO)产生，通过功率分配器将一部分经过额外放大后馈送至发射天线，另一部分耦合至混频器，与接收的回波混频、低通滤波，得到基带差频信号，经过模数转换后送至微处理器处理。

FMCW雷达的测距/测速原理

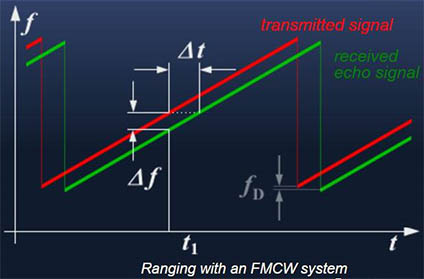

如果没有多普勒频率，上升沿期间的频率差值等于下降沿期间的测量值。对于运动目标，则上升/下降沿期间的频率差不同，我们可以通过这二个频率差来测距和测速。

差拍信号经低通滤波和放大后送数字信号处理器，完成对差拍信号的FFT、检测，对目标数据进行计算后送显控终端显示。

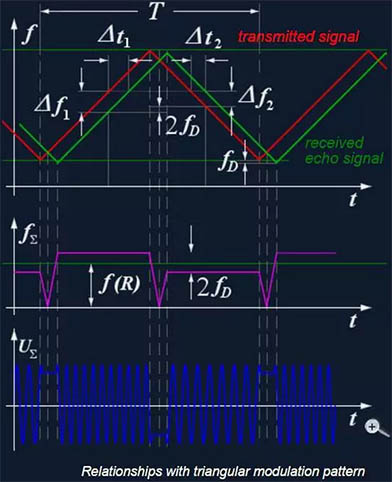

三角波调频连续波雷达正是通过采用正负调频斜率来消除距离与速度的耦合，进而进行目标速度的估计。

性能参数
